Eğer yüklediğiniz kütüphane çalışmıyor ise kütüphaneyi manuel olarak yüklemeniz gerekmektedir.

Manuel Olarak Kütüphane Ekleme

Manuel ekleme yapmak için masaüstünde bulunan Arduino IDE programına sağ tıklayarak dosya konumunu aç’ın ve librariesklasörüne girin ya da “C:\Program Files (x86)\Arduino\libraries” şeklinde açabilirsiniz.

Libraries klasörünün içine girerek yeni bir klasör oluşturun ve indirdiğiniz kütüphanenin adıyla aynı adı yapın ve oluşturduğunuz yeni klasörün içine, indirdiğiniz kütüphane klasörünün içindeki bütün dosyaları kopyalayın. Son olarak Arduino IDE’yi yeniden başlatın, kütüphaneniz yüklenmiş olacaktır.

Her şey hazırsa başlayalım

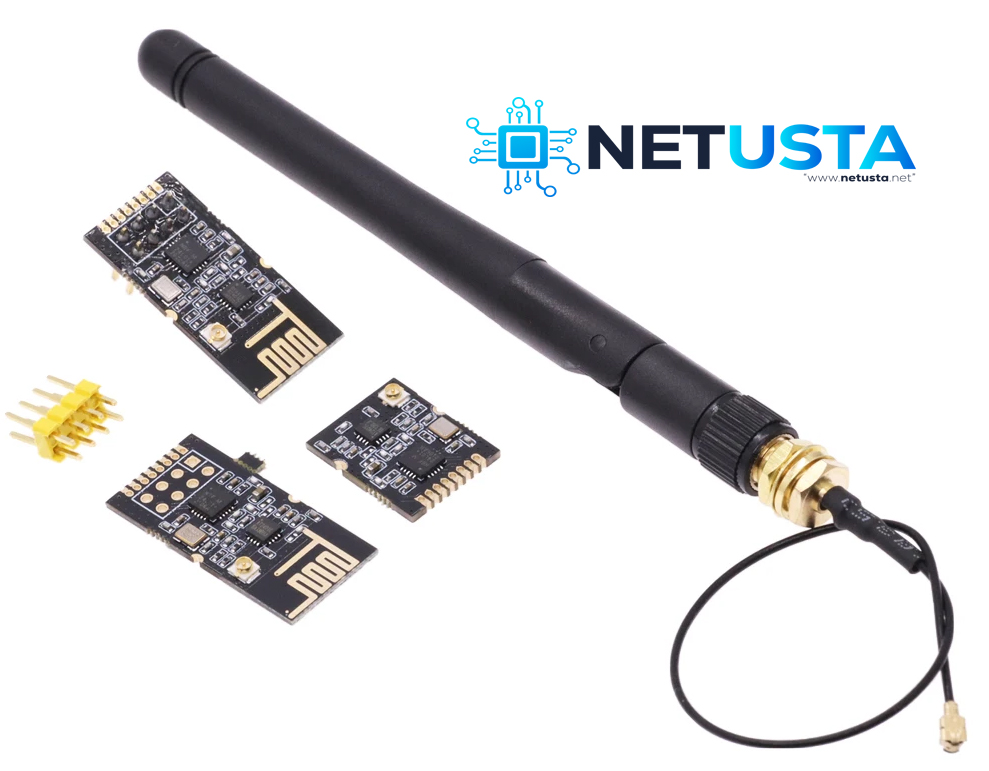

nRF24L01, Nordic Semiconductor tarafından üretilen bir kablosuz iletişim modülüdür. Bu modül, düşük güç tüketimi, düşük maliyet ve kablosuz iletişim sağlama yetenekleri nedeniyle geniş bir kullanım alanına sahiptir. İsmi, “nRF” (Nordic Radio Frequency) ve “24L01” (24: 2.4 GHz frekans bandını ifade eder, L01: Seri No) kelimelerinin birleşiminden gelir.

İşlevsel olarak, nRF24L01 modülü, düşük enerji tüketimi ve düşük maliyetle birlikte 2.4 GHz frekans bandında kablosuz iletişim sağlar. Bu modül, genellikle mikrodenetleyiciler ve diğer entegre devreler arasında veri iletimi için kullanılır. Özellikle, Arduino ve diğer gömülü sistem projelerinde sıkça tercih edilen bir iletişim aracıdır.

nRF24L01 modülü, SPI (Serial Peripheral Interface) üzerinden kontrol edilebilir ve çok sayıda parametreyi yapılandırma olanağı sunar. Modül, veri iletimi ve alımı için çeşitli özelliklere sahiptir, paketleme, hata kontrolü ve tekrar deneme gibi işlevselliği içerir.

Bu modül genellikle kablosuz sensör ağları, uzaktan kumandalar, kablosuz fare ve klavyeler gibi uygulamalarda kullanılır. Ayrıca, hobi elektroniği projelerinde ve öğrenme amaçlı olarak da tercih edilir.

nRF24L01 Arduino ile uzaktan kontrol

nRF24L01 modülü, Arduino gibi mikrodenetleyici tabanlı platformlarda kullanılmak üzere tasarlanmıştır ve birçok kablosuz iletişim uygulaması için ideal bir seçenektir. İki Arduino cihazı arasında uzaktan kontrol uygulaması yapmak için aşağıdaki adımları takip edebilirsiniz:

Malzemeler:

1. İki adet Arduino (Arduino Uno, Nano, vb.)
2. İki adet nRF24L01 modül
3. Breadboard ve jumper kablolar
4. 5V güç kaynağı
5. Potansiyometre (isteğe bağlı, kontrol için kullanılabilir)

Adımlar:

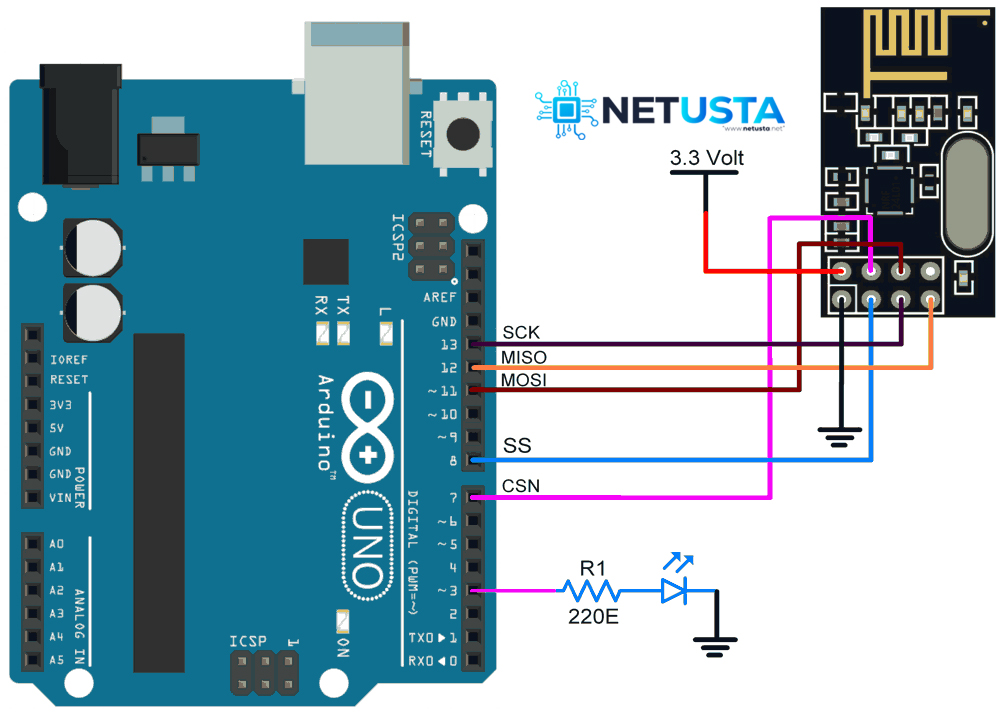

1. nRF24L01 Bağlantıları:
   • Her iki Arduino üzerinde birer adet nRF24L01 modülü bağlayın.

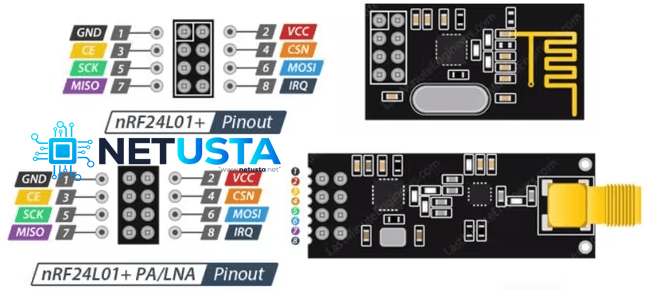

   • Modüllerin güç (VCC ve GND), veri (CE, CSN, MOSI, MISO, SCK), ve IRQ pinlerini doğru bir şekilde bağlayın.
2. Kütüphanelerin Eklenmesi:
   • Arduino IDE’yi açın.
   • “Sketch” menüsünden “Include Library” -> “Manage Libraries” seçeneğini açın.
   • Arama kutusuna “RF24” yazın ve “RF24 by TMRh20” kütüphanesini yükleyin.
3. Kodları Yükleme:
   • İki Arduino için ayrı ayrı şu kodları kullanabilirsiniz:

Alıcı (Receiver) Arduino için kod:

#include <SPI.h>
#include <RF24.h>

RF24 radio(8, 7);  // CE, CSN pins

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openReadingPipe(1, 0xF0F0F0F0E1LL);  // Bu adresi gönderen cihazın adresi ile değiştirin
  radio.startListening();
}

void loop() {
  if (radio.available()) {
    char text[32] = "";
    radio.read(&text, sizeof(text));
    Serial.println(text);
  }
}

Gönderici (Transmitter) Arduino için kod:

#include <SPI.h>
#include <RF24.h>

RF24 radio(8, 7);  // CE, CSN pins

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openWritingPipe(0xF0F0F0F0E1LL);  // Alıcı cihazın adresi ile değiştirin
}

void loop() {
  char text[] = "Hello, Arduino!";
  radio.write(&text, sizeof(text));
  delay(1000);  // İletim aralığı (ms cinsinden)
}

Kodları Yükleme ve Çalıştırma:

• Alıcı (Receiver) Arduino’ya alıcı kodunu yükleyin.
• Gönderici (Transmitter) Arduino’ya gönderici kodunu yükleyin.
• Seri monitörü açarak iletilen verileri gözlemleyebilirsiniz.

Bu basit örnek, nRF24L01 modülleri kullanarak iki Arduino arasında kablosuz iletişim sağlar. Uygulamayı daha karmaşık hale getirebilir ve kontrol etmek istediğiniz cihazlara göre uygun komutları ekleyebilirsiniz.

nRF24L01 ile Analog sinyal aktarma

nRF24L01 modülü, genellikle dijital veri iletimi için kullanılır, ancak analog sinyalleri de iletebilirsiniz. Analog sinyali nRF24L01 modülü ile iletmek için, öncelikle analog sinyali bir mikrodenetleyici tarafından dijitale çevirmeniz gerekecek. Bu işlem genellikle bir ADC (Analog-to-Digital Converter – Analog-Dijital Dönüştürücü) kullanılarak yapılır.

Aşağıda, bir Arduino ve nRF24L01 modülü kullanarak bir analog sinyali (örneğin, potansiyometre değeri) dijital forma çevirip ileten basit bir örnek kod bulunmaktadır.

Alıcı (Receiver) Arduino Kodu:

#include <SPI.h>
#include <RF24.h>

RF24 radio(8, 7);  // CE, CSN pins
int analogValue = 0;

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openReadingPipe(1, 0xF0F0F0F0E1LL);
  radio.startListening();
}

void loop() {
  if (radio.available()) {
    radio.read(&analogValue, sizeof(analogValue));
    Serial.println(analogValue);
  }
}

Gönderici (Transmitter) Arduino Kodu:

#include <SPI.h>
#include <RF24.h>

RF24 radio(8, 7);  // CE, CSN pins
int analogPin = A0;

void setup() {
  radio.begin();
  radio.openWritingPipe(0xF0F0F0F0E1LL);
  Serial.begin(9600);
}

void loop() {
  int analogValue = analogRead(analogPin);
  radio.write(&analogValue, sizeof(analogValue));
  delay(1000);
}

Bu örnekte, gönderici Arduino’da bir potansiyometrenin değeri okunur ve bu değer nRF24L01 modülü üzerinden alıcı Arduino’ya iletilir. Alıcı Arduino, iletilen değeri seri monitör üzerinden görüntüler. Bu örnek, analog bir sinyalin nRF24L01 modülü aracılığıyla kablosuz olarak iletilmesini sağlar.

nRF24L01 ile Start Stop Kontrol

nRF24L01 modülü kullanarak start-stop kontrolü sağlamak için, bir gönderici (transmitter) ve bir alıcı (receiver) tarafı oluşturmanız gerekecek. Aşağıda, iki Arduino cihazı arasında start-stop kontrolü sağlayan basit bir örnek kod bulunmaktadır.

Alıcı (Receiver) Arduino Kodu:

#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10);  // CE, CSN pins
bool isMotorRunning = false;

void setup() {
  Serial.begin(9600);
  radio.begin();
  radio.openReadingPipe(1, 0xF0F0F0F0E1LL);
  radio.startListening();
}

void loop() {
  if (radio.available()) {
    char command;
    radio.read(&command, sizeof(command));

    if (command == 'S') {
      if (!isMotorRunning) {
        // Motoru başlat
        Serial.println("Motor started!");
        isMotorRunning = true;
        // Burada motoru başlatan bir fonksiyon çağrısı yapabilirsiniz.
      }
    } else if (command == 'P') {
      if (isMotorRunning) {
        // Motoru durdur
        Serial.println("Motor stopped!");
        isMotorRunning = false;
        // Burada motoru durduran bir fonksiyon çağrısı yapabilirsiniz.
      }
    }
  }
}

Gönderici (Transmitter) Arduino Kodu:

#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10);  // CE, CSN pins
char command;

void setup() {
  radio.begin();
  radio.openWritingPipe(0xF0F0F0F0E1LL);
  Serial.begin(9600);
}

void loop() {
  // Kontrol komutunu belirleyin, örneğin 'S' (start) veya 'P' (stop)
  if (digitalRead(2) == HIGH) {
    command = 'S';  // Start komutu
  } else {
    command = 'P';  // Stop komutu
  }

  // Komutu gönder
  radio.write(&command, sizeof(command));
  delay(1000);
}

Bu örnekte, gönderici Arduino, bir dijital girişi kontrol eder (örneğin, pin 2) ve bu girişe bağlı bir düğme veya anahtar ile start (başlat) ve stop (durdur) komutlarını belirler. Alıcı Arduino, bu komutları alır ve uygun işlemleri gerçekleştirir (örneğin, bir motoru başlatma veya durdurma). Bu temel yapıyı kullanarak, kontrol etmek istediğiniz cihazlara göre kodu özelleştirebilirsiniz.
