L293D motor sürücü kartı, DC motorları veya step motorları kontrol etmek için kullanılan bir entegre devredir. Bu kart, Arduino gibi mikrodenetleyicilerle entegre edilerek motorları kontrol etmek için kullanılır. İşte L293D motor sürücü kartının Arduino ile kullanımı için temel adımlar:

Malzemeler:

  1. Arduino
  2. L293D Motor Sürücü Kartı
  3. DC motor veya step motor
  4. Güç kaynağı (pile bağlı veya harici bir adaptör)
Arduino ile L293D Motor Sürücü Kartı Kullanımı
Arduino ile L293D Motor Sürücü Kartı Kullanımı 6

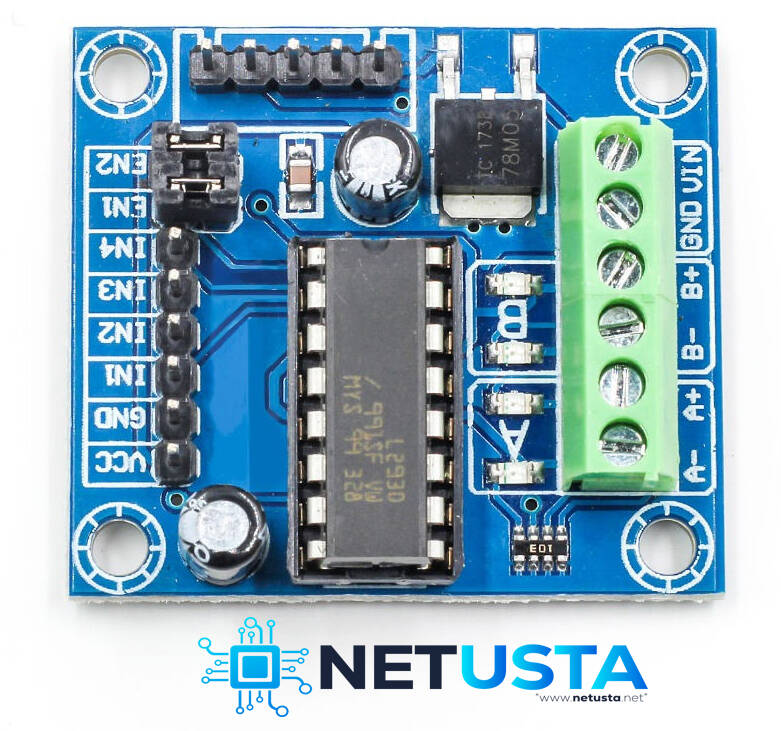

L293D Motor Sürücü Kartı Nedir?

L293D motor sürücü kartı, DC motorları ve step motorları kontrol etmek için kullanılan bir elektronik devre kartıdır. Bu kart, Arduino‘nun dijital ve analog pinlerinden alınan sinyaller ile motorları kontrol etmek için kullanılır. L293D entegresi sayesinde, motor sürücü kartı yüksek akım ve gerilimle çalışan motorları kontrol etmek için ideal bir seçenektir. Bu makalede, Arduino ile L293D motor sürücü kartının nasıl kullanılacağına dair detaylı bilgiler bulacaksınız.

L293D Motor Sürücü Kartı Özellikleri

L293D motor sürücü kartı, genellikle robotik projelerde ve otomasyon sistemlerinde kullanılan bir kontrol kartıdır. Bu kart, 4 adet DC motor veya 2 adet step motoru kontrol etmek için kullanılabilir. Aynı zamanda entegre üzerinde bulunan termal koruma özelliği sayesinde aşırı ısınmaya karşı koruma sağlar. Kartın üzerinde bulunan 4 adet darlington çıkışı sayesinde, yüksek akım ve gerilimle çalışan motorları kontrol etmek mümkündür.

Bunun yanı sıra, L293D entegresi sayesinde kart üzerinde bulunan motor sürücü çıkışları, çift yönlü olarak kontrol edilebilir. Bu da hem ileri hem de geri hareketleri kontrol etmek için ideal bir seçenek sunar. Arduino ile L293D motor sürücü kartı, genellikle inşaat mühendisliği, elektrik-elektronik mühendisliği ve robotik alanında kullanılan bir karttır.

Arduino ile L293D Motor Sürücü Kartı Kullanımı
Arduino ile L293D Motor Sürücü Kartı Kullanımı 7

Arduino ile L293D Motor Sürücü Kartı Bağlantıları

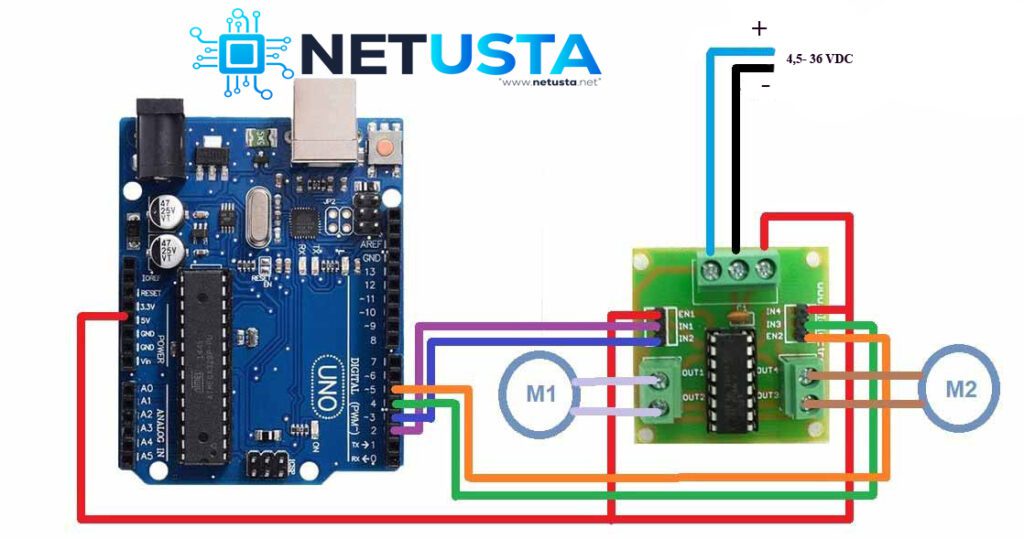

Arduino ile L293D motor sürücü kartı bağlantıları oldukça basittir. Kartın üzerinde bulunan çıkış pinleri, Arduino’nun dijital ve analog pinlerine bağlanarak kontrol sağlanır. DC motorlar için iki adet çıkış pinine ihtiyaç duyulurken, step motorlar için dört adet çıkış pini kullanılır. Ayrıca besleme gerilimi ve toprak bağlantıları da yapılmalıdır. Bu bağlantılar doğru şekilde yapıldığında, Arduino ile L293D motor sürücü kartı rahatlıkla kullanılabilir.

Örneğin:

  • IN1, IN2, IN3, ve IN4 pinlerini Arduino’nun dijital pinlerine bağlayın (örneğin, 2, 3, 4, ve 5).
  • ENA ve ENB pinlerini Arduino’nun PWM (örneğin, 9 ve 10) pinlerine bağlayın.
  • Motorları sürücü kartına bağlayın. Motorun pozitif ve negatif uçlarını sürücü kartının uygun çıkışlarına bağlayın.
  • Sürücü kartına bir güç kaynağı bağlayın (unutmayın ki bu güç kaynağının ve Arduino’nun toprakları birbirine bağlı olmalıdır).
Arduino ile L293D Motor Sürücü Kartı Kullanımı
Arduino ile L293D Motor Sürücü Kartı Kullanımı 8

Ayrıca, kartın üzerinde bulunan enable pinleri sayesinde motorları kontrol etme ve durdurma işlemleri de gerçekleştirilebilir. Bu sayede motorların çalışma süresi ve hızı da kolaylıkla ayarlanabilir. Arduino ile L293D motor sürücü kartı bağlantıları hakkında daha detaylı bilgi almak için kartın kullanım kılavuzuna göz atabilirsiniz.

Arduino Ile L293D Motor Sürücü Kartı Kodlama

Arduino ile L293D motor sürücü kartını kullanırken, doğru kodlama teknikleri oldukça önemlidir. Arduino’nun IDE (Integrated Development Environment) ortamında, motor kontrolü için gerekli olan kodlar oldukça basit bir şekilde yazılabilir. Öncelikle, motor sürücü kartının bağlantıları yapıldıktan sonra, Arduino’nun programlama diline uygun olarak kodlar yazılmalıdır.

Örneğin, DC motorları kontrol etmek için ileri ve geri hareket kodları kullanılabilir. Aynı şekilde, step motorları kontrol etmek için de adım adım hareket kodları yazılabilir. Bu kodlar sayesinde, Arduino ile L293D motor sürücü kartı üzerinde bağlı olan motorlar kolaylıkla kontrol edilebilir. Ayrıca, Arduino’nun kütüphanelerinden faydalanarak motor kontrolü için hazır kodlar da kullanılabilir.

const int motorPin1 = 2;
const int motorPin2 = 3;
const int enablePin = 9;

void setup() {
  pinMode(motorPin1, OUTPUT);
  pinMode(motorPin2, OUTPUT);
  pinMode(enablePin, OUTPUT);
}

void loop() {
  // Motoru ileri yönde çalıştır
  digitalWrite(motorPin1, HIGH);
  digitalWrite(motorPin2, LOW);

  // Motorun hızını belirle
  analogWrite(enablePin, 150);

  // Belirli bir süre bekleyin
  delay(2000);

  // Motoru durdur
  digitalWrite(motorPin1, LOW);
  digitalWrite(motorPin2, LOW);

  // Belirli bir süre bekleyin
  delay(1000);
}

Bu örnek kod, motoru ileri yönde belirli bir hızda çalıştıracak ve ardından duracak şekilde tasarlanmıştır. Kodu ihtiyacınıza göre özelleştirebilirsiniz.

Arduino Ile L293D Motor Sürücü Kartı Uygulamaları

Arduino ile L293D motor sürücü kartı, geniş bir uygulama alanına sahiptir. Robotik kollar, CNC makineleri, 3D yazıcılar, otomatik perdeler gibi birçok proje bu kart sayesinde kontrol edilebilir. Ayrıca, RC araçlar, robot arabalar ve drone gibi projelerde de kullanılabilir. Kartın sağladığı yüksek akım ve gerilim kontrolü sayesinde, bu tür projelerde motorların güvenli bir şekilde kontrol edilmesi mümkündür.

Ayrıca, Arduino ile L293D motor sürücü kartı, ev otomasyon sistemlerinde de kullanılabilir. Örneğin, otomatik sulama sistemleri, kapı ve pencere kontrol sistemleri gibi projelerde bu kart kullanılabilir. Ayrıca, endüstriyel otomasyon sistemlerinde de Arduino ile L293D motor sürücü kartı tercih edilebilir. Bu kart, güvenilirlik ve kullanım kolaylığı açısından geniş uygulama olanakları sunar.

Arduino ile L293D Motor Sürücü Kartı Kullanımı
Arduino ile L293D Motor Sürücü Kartı Kullanımı 9

Notlar:

  • L293D sürücü kartı, DC motor kontrolü için iki yönlü bir sürücü sağlar. Eğer step motor kullanıyorsanız, bu motor sürücü kartı uygun olmayabilir ve bir step motor sürücü kartı kullanmanız gerekebilir.
  • Güç kaynağının voltajını ve akımını motorunuzun gereksinimlerine uygun olarak seçmelisiniz.
  • Arduino’nun toprak (GND) pini ile motor sürücü kartının toprak pinini bağlamayı unutmayın.
  • Motorun hızını kontrol etmek için PWM sinyali kullanılabilir. Bu nedenle analogWrite() fonksiyonunu kullanarak PWM sinyali üretildiğinden emin olun.

Kapanış

Arduino ile L293D motor sürücü kartı, genellikle elektronik projelerde ve robotik uygulamalarda kullanılan bir kontrol kartıdır. Bu kart sayesinde, DC motorlar ve step motorlar kolaylıkla kontrol edilebilir. Ayrıca, entegre üzerinde bulunan özellikler sayesinde yüksek akım ve gerilim kontrolü de sağlanabilir. Arduino ile L293D motor sürücü kartı bağlantıları oldukça basit bir şekilde yapıldığından, kullanımı oldukça kolaydır. Ayrıca, Arduino’nun programlama ortamı sayesinde, kartın kontrolü için gerekli olan kodlar da kolaylıkla yazılabilir. Tüm bu özellikleri ile Arduino ile L293D motor sürücü kartı, geniş bir uygulama alanına sahiptir.
